了解共模过电压的产生、影响以及如何减少共模过电压

什么是共模?

首先,共模很糟糕。 共模电压由变频驱动器 (VFD) 创建,它是通过使用脉宽调制 (PWM) 改变电源频率来控制交流电机速度的一种方式。 这是通过连续打开和关闭晶体管、IGBT 或晶闸管来完成的。

VFD 连续生成功率脉冲会阻止产生平滑的正弦波,该正弦波在任何点上的总和都为零(见图 1)。 相反,产生的波形在任何点产生的总和并不总是为零(见图 2)。 结果是损坏共模过电压,这可能对您的设备造成毁灭性影响。
Fig.1
三相市电产生三个平滑的正弦波
任意点的平均总和为零的波。 这创建了一个
共模过电压为零的最佳方案。

Fig.2

VFD 产生的电力以连续产生的脉冲形式发出,
平均达到正弦波。 然而,任意点的总和是
并不总是为零,导致共模过电压损坏。

共模过压的破坏性影响

共模问题发生在 VFD 外部,因此难以诊断。 共模过电压的影响对于日常操作来说是非常成问题的。 这些问题会对您的利润产生负面影响,导致需要更换设备、增加维修成本,并可能导致生产损失。

如何消除共模过压?

遗憾的是,共模过压无法消除,但可以降低。 有几种解决共模过压的解决方案:正确设计的 dV/dt 滤波器、共模扼流圈或用于保护电机轴承的轴接地套件。 但是,每一个解决方案的创建方式都不尽相同,只有一种解决方案能够超越所有解决方案——获得专利的 dV Sentry™ 三核防御。

,en

常见的模式问题包括:

• 电机轴承损坏
• 意外接地故障跳闸
• VFD 和 PLC 的不稳定行为
• 电机绝缘过早失效
• 电缆损坏
,en

减少共模的解决方案:
dV Sentry 和 SineWave Guardian

dV Sentry™ 是唯一经过验证的滤波器,可在一个装置中提供共模降低、峰值电压保护和上升时间缩短。

dV Sentry 独特的专利三重防御核心

dV Sentry™ 的专利设计及其三重防御核心是您前所未见的。

  • 共模减少:通过外芯过滤功率并减少共模电流。
  • 峰值电压保护和上升时间保护:电源经过内核滤波,减少上升时间,并给予峰值电压保护。



dV Sentry 与其他产品对比

dV Sentry 的性能优于竞争对手,其结果已得到证实。 在测试的三个滤波器(典型的 dV/dt 滤波器、共模扼流圈和 dV Sentry 滤波器)中,dV Sentry 表明它在竞争中脱颖而出。 每个滤波器均使用 480V、50 hp 驱动系统、1,000 英尺电缆、8 kHz 开关频率和满负载进行测试。 尽管许多竞争对手声称可以降低共模电压,但他们并没有提供支持。



过滤 滤波器共模阻尼 共模电流的变化 备注
典型 dV/dt 滤波器 -5% 可忽略的共模滤波
共模扼流圈 不包含 18% 不可靠的共模滤波
轴接地电刷 0% 可以保护轴承
MTE dV 哨兵滤波器 最佳 -47% 可靠的共模滤波



SineWave Guardian:对于电机保护来说,没有比这更好的了。

电机保护和电能质量不一定是一个谜。 MTE 让一切变得简单。 典型的例子:我们的 SineWave Guardian™ 滤波器。 这款一流的滤波器在净化变频驱动器 (VFD) 生成的 PWM 波形方面具有无与伦比的性能。 它几乎消除了高频成分和电压峰值,从而减少电机发热,从而延长电机寿命,并减少停机时间。 SineWave Guardian 还提供令人难以置信的可靠性和耐用性。 它效率更高,可以承受更高的环境温度,非常适合从钢厂到油田的各种应用。 其模块化设计和更小的占地面积使其更易于集成和安装。 所有这些共同构成了当今市场上最好的正弦波滤波器和最佳价值。

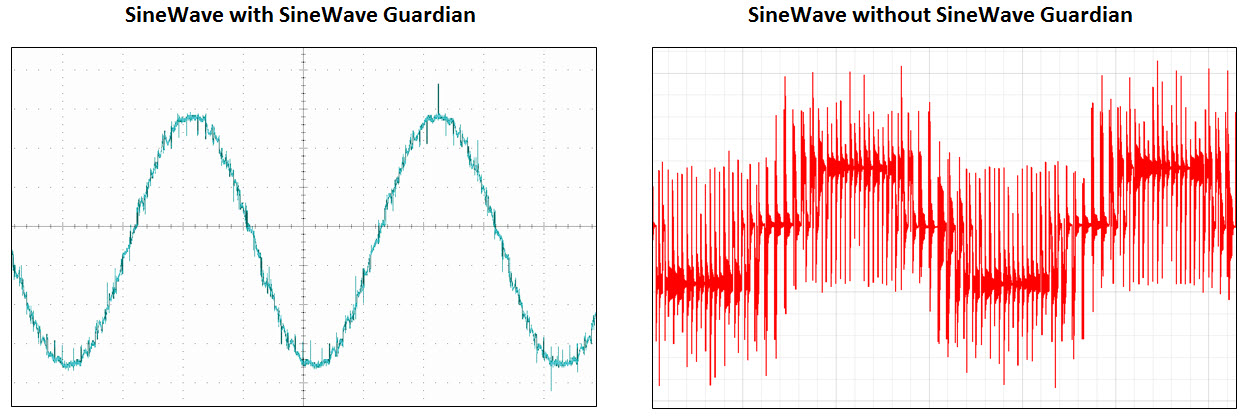

正弦波守护者性能:
SineWave Guardian 是一种正弦波滤波器,通过“清理”由变频驱动器生成的正弦波波形来保护电机免受损坏。



想了解更多吗?

您知道吗:您的系统可能会遇到超过 NEMA MG-1 第 31 部分逆变器电机标准的峰值电压和上升时间。
